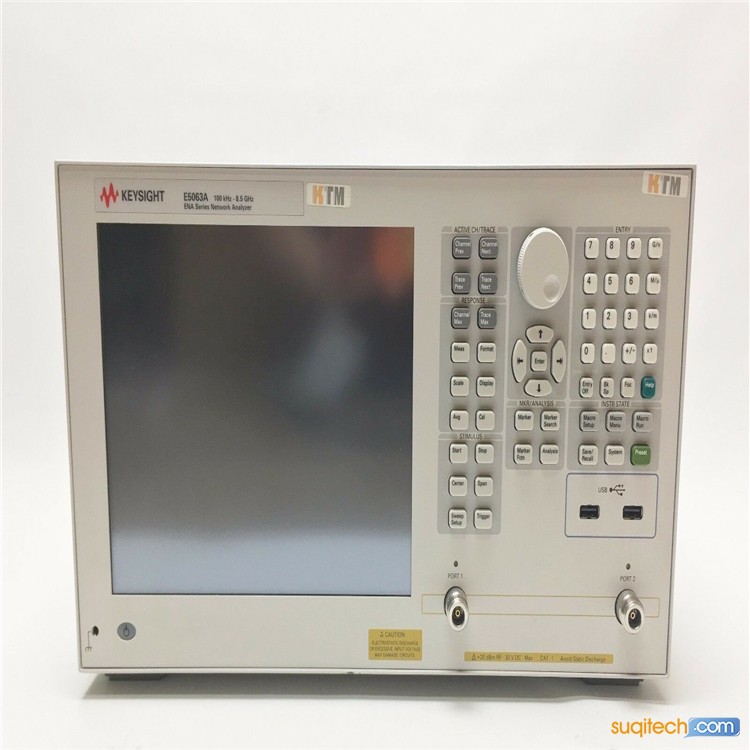

二手仪器AGILENT E5063A网络分析仪是德KEYSIGHT E5063A 18G
产品型号：E5063A
产品品牌：安捷伦/惠普/Agilent）HP
产品名称：E5063A网络分析仪
产品性能：产品性能优越，使用便利。
产品优点：测试范围广。
产品用途：测试蓝牙生产过程需要分析设备的传输信号。
售后服务：售后服务优越，有保障！凡我公司出售的仪器，服务一流。
产品包装：包装精美。同时有专业的打包人员，专业打包20年，给您带来美感与实用完美结合的舒适度！全新的感受，你值得拥有
这是一款适用于生产测试的低成本ENA解决方案。仪器提供简单的射频无源器件测试的Z佳性能和功能，包括手机/基站天线、射频电缆和滤波器。仪器还可以在研发过程中用于评测射频无源器件和介电材料。
AgilentE5063A提供Z佳的性价比。它具备一流的射频性能，包括0.002dB，ms迹线噪声和0.01dB/℃稳定度。这样在缩减测试成本的同时保证质量不会降低。工程师结合使用E5063A和U1810BUSB射频开关，可以构建一款经济型的多端口测试解决方，使用单台仪器测试四根天线，从而进一步缩减测试成本。
借助业经验证的校准和数据分析功能（包括夹具仿真器功能），E5063A提供与工业标准AgilentE5071CENA系列网络分析仪相一致的测量结果。E5063A和85070E介电材料探头套件组合是用于介电材料表征的理想且经济的解决方案，非常适合预算紧张的材料研究员使用。
"新型AgilentE5063AENA系列网络分析仪能够降低制造和研发环境的总体测试成本。这款经过优化的解决方案不会牺牲性能或质量。"
该方案再测试精度，可重复性和可再现性方面取得了突破性进展。
更严格的阻抗容县是数据速率不断提升的结果，该分析仪提供xian进的误差校正方法，可改进测量精度。
具有高强度的架构保护仪器免受EDS损坏。
同时还提供了EDS保护电路。
其它信息
AgilentE5063AENA系列网络分析仪的主要选件如下：
E5063A-245 2端口测试仪，100kHz至4.5GHz
E5063A-285 2端口测试仪，100kHz至8.5GHz
E5063A-2H5 2端口测试仪，100kHz至18GHz
系统动态范围
说明 技术指标 典型值
测试端口上的系统动态范围1
(中频带宽 = 3 kHz)
100 kHz 至 300 kHz 63 dB
300 kHz 至 8.5 MHz 68 dB
8.5 至 100 MHz 91 dB
100 MHz 至 4.34 GHz 92 dB
4.34 至 8.5 GHz 81 dB
8.5 至 13 GHz 75 dB
13 至 16 GHz 65 dB
16 至 18 GHz 62 dB
(中频带宽 = 10 Hz)
100 kHz 至 300 kHz 88 dB 92 dB
300 kHz 至 8.5 MHz 93 dB 97 dB
8.5 至 100 MHz 116 dB 122 dB
100 MHz 至 4.34 GHz 117 dB 122 dB
4.34 至 8.5 GHz 106 dB 112 dB
8.5 至 13 GHz 100 dB 106 dB
13 至 16 GHz 90 dB 100 dB
16 至 18 GHz 87 dB 93 dB
E5063A-011 时域分析/测试向导程序
· E5063A PCB 分析仪（E5063A + 选件 011）
· 阻抗（TDR）和回波损耗（S 参数）测量
· 更高的精度、可重复性和可再现性（R&R）
· 支持多种语言
· 更可靠的 ESD 稳定性
E5063A-006 无线功率传输分析
· 测量线圈和谐振器之间的无线功率传输效率
· 2D/3D 分析显示负载阻抗的关系
· 经济型无线功率传输分析解决方案
E5063A-010 时域分析
· 时域反射和传输响应
· 可以选择低通模式和带通模式执行高达 1,601 点测量
射频校准套件（Z高频率 13.5 GHz）
· 校准元件，专为 13.5 GHz 及以下频率的 VNA 产品系列提供精密校准而设计
· 包括机械校准套件和电子校准件
· 包括经济型和精密型校准套件，对 50 Ω 和 75 Ω 器件进行校准
主要特性和优势 ?
· 高达18GHz的带宽和24.8ps上升时间, 可以测量Z新技术设计的PCB无与伦比的性能 ?
· 宽动态范围 ?
· 可测量被测器件的真实性能: >100dB(4.5GHz时) ?
· 低本底噪声, 可进行较精确和重复的测量: 75μVrms ?
· J快的测量速度, 可实现实时分析: 154ms (在扫描1601个点时, 执行全双端口校准) ?
· xian进的误差校正技术, 可减少测量误差 ?
· 自动纠偏技术可轻松消除夹具/电缆效应 ?
· 电子校准(ECal)可实现Z高的测量精度 ?
· 任何时候都可以灵活地对ENA的硬件和软件进行升级。买现在需要的, 并在出现 新需求时进行升级, 可以Z大地保护您的投资
